1.概述

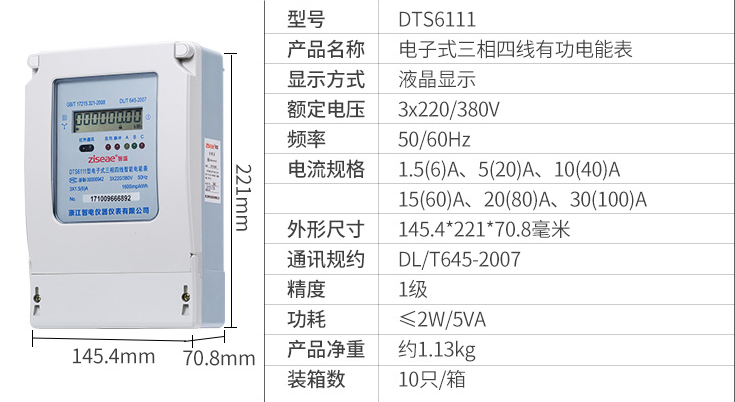

DTS6111三相四线、DSS6111三相三线型三相电子式电能表是采用集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的仪表。该表采用独立三单元计量模块能测量三相正向和反向的有功电能。计量误差具有稳定性。
主要特点：具有良好的抗电磁骚扰、低自耗、精度高、防窃电、宽量程、寿命长、可配液显示电量。
本电表适用于环境温度为—10~50℃，相对湿度不超过85%。
2.功能与特点
1、具有双向计量有功电能的功能，液晶显示器显示总电量；
2、具有RS-485及红外通讯，可远程方便地抄出电能表的总电量；
3、可设置或回抄：总电量、仪表常数、表地址、表密码等参数；
4、具有编程开关，可在线编程；
5、芯片内部具有看门狗系统，使数据安全可靠，停电数据保存长久（连续停电可保存１０年以上）；
6、互相隔离的电源，分别为CPU、计量部分及RS485接口提供可靠的工作电源。
7、具有断相指示功能。
8、通讯规约
按《多功能电能表通信规约Multi-function watt-hour meter communication protocol》 DL/T 645—2007中华人民共和国电力行业标准执行。
3.工作原理
DTS6111三相四线、DSS6111三相三线型三相静止式电能表工作原理如图1所示。
本电能表采用三相供电方式，并在任一单相供电情况下能正常工作。
电能表工作时，电压、电流经取样电路分别取样后，送至大规模专用集成电路缓冲放大、再由16位A/D转换器转换成数字信号，经数字乘法器运算后，送到CPU进行处理，最后，CPU将处理过的数据根据需要送至显示部分、步进计数器等输出单元。
4.规格型号及技术指标
4.1规格型号
|
型号 |
准确度 等 级 |
参比电压 Un |
额定电流 Ib |
接入方式 |
仪表常数 imp/kWh |
|
DTS6111 DSS6111 |
0.5，1 |
3X220/380 3X57.7/100 |
1.5(6) |
互感式 |
1600 |
|
10(40) |
直接式 |
400 |
|||
|
15(60) |
直接式 |
400 |
|||
|
20(80) |
直接式 |
160 |
4.2基本误差（平衡负载误差极限）
|
电流值 |
功率因素（COSφ） |
基本误差（%） |
|
|
0.5 |
1 |
||
|
0.01Ib≦I<0.05Ib |
1.0 |
±1.0 |
|
|
0.02Ib≦I<0.05Ib |
1.0 |
|
±1.5 |
|
0.05Ib≦I |
1.0 |
±0.5 |
±1.0 |
|
0.02Ib≦I<0.1Ib |
0.5（感性） |
±1.0 |
|
|
0.02Ib≦I<0.1Ib |
0.8（容性） |
±1.0 |
|
|
0.05Ib≦I<0.1Ib |
0.5（感性） |
|
±1.5 |
|
0.05Ib≦I<0.1Ib |
0.8（容性） |
|
±1.5 |
|
0.1Ib≦I |
0.5（感性） |
±0.6 |
±1.0 |
|
0.1Ib≦I |
0.8（容性） |
±0.6 |
±1.0 |
注：（Ib额定电流Imax最大电流）
4.3起动
在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.001Ib(0.5级)、0.002Ib(1级)仪表应能连续计量电量。
4.4潜动
电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
4.5电压范围
正常工作电压：0.9Un-1.1Un
极限工作电压：0.8Un-1.15Un
4.6功耗
电压线路功耗：≦2W和5VA
电流线路功耗：≦1VA
4.7气侯条件
正常工作温度： -10℃ +45℃ 极限工作温度： -20℃ +55℃
存贮和运输温度：-25℃ +70℃一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。
4.8机械尺寸
外形尺寸：228mm×144mm×72mm
4.9重量：约1.2kg
5.安装和接线
5.1电表在出厂时经检验合格，并加封铅印。如无铅印或贮存过久，应请有关部门重新校验加封，方可安装使用。
5.2电表上部有挂钩螺钉孔，用M4挂钩螺钉固定，电表下部有2个安装孔用M4X10或M4X12普通螺钉固定在接线板上。电能表的安装、尺寸如图下：
5.3电表应按照端钮盒盖反面所贴的接线图正确接线，拧紧接线螺钉。
5.3.1功能端子接线：（图4.1）
SHAPE \* MERGEFORMAT
5.3.2电源端子接线图
DTS6607型三相四线直接式接线图（图4.2）
DSS6607型三相四线经电流互感器接线图（图4.3）
DSS6607型三相三线直接式接线图（图4.3）
DSS6607型三相三线经电压电流互感器接线图（图4.4）
6.运输和存贮
产品在运输和拆封时不应受到剧烈冲击，并根据GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。
库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。
保存的地方应清洁，其环境温度应为0-40℃，相对湿度不超过85%，且在空气中不含有足以引起腐蚀的有害物质。
7.保证期限
电能表自出厂日起，在用户遵守说明书规定要求，且制造厂铅封仍完整的条件下，若发现电能表不符合技术条件所规定的要求时，公司给予一年包退，三年包换，五年包修。
附录:
数据标识
|
数据名称 |
标识符 |
数据格式 |
数据长度 |
读写特性 |
|
当前有功总电能 |
9010 |
最新澳门网址平台最新澳门网址平台.XX |
4 |
只读 |
|
当前电量数据块 |
901F |
|
20 |
只读 |
|
电表常数 |
C030 |
NNNNNN |
3 |
只读 |
|
电表号 |
C032 |
NN……..NN |
6 |
读写 |
|
密码权限及密码 |
C212 |
NNNNNNNN |
4 |
写 |
|
*冻结有功电能量 |
9A10 |
最新澳门网址平台最新澳门网址平台.XX |
4 |
只读 |
|
电能总底度 |
C119 |
NNNNNN.NN |
4 |
写 |
|
反向有功总电能 |
9020 |
NNNNNN.NN |
4 |
只读 |
|
*断、送电控制 |
C028 |
NNNN |
2 |
写 |
|
电表运行状态字 |
C020 |
状态字 |
1 |
只读 |
