1. 用途.特点和适应范围
DTSY/DSSY6111系列插卡公用三相全电子式预付费电能表系我公司采用集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术并由单片机处理系统进行数据的采集、处理和保存及应用SMT工艺制造的仪表。适用于计量额定频率为50Hz或60Hz的三相三线或三相四线交流电网中有功电能的消耗。
主要特点：
1、应用计算机管理，先购电后用电；在额定电流范围内能限制使用功率（由供电部门限定）；
2、使用第一次插卡有电，再次插卡取回电量设计，防止用户卡被盗或者遗失。
3、当自己电量没有取回情况下或者忘记取电的情况下，超过设定的时间电量会自动存入电表，只要电表没有用户正在使用，随时可以取回自己的电量，最多存储99户。
该表供固定安装在室内使用，适用于环境温度不超过-20～+55℃，相对湿度不超过85%，且空气中不含有腐蚀性气体及避免尘砂、霉菌、昆虫等影响。
2. 规格型号及技术指标
2.1规格型号
|
型号 |
准确度 等 级 |
参比电压 Un |
额定电流 Ib |
接入方式 |
仪表常数 imp/kWh |
|
DTSY6111 DSSY6111 |
1.0 |
3X220/380 3X380V |
1.5(6) |
互感式 |
1600 |
|
5(20) |
直接式 |
800 |
|||
|
10(40) |
直接式 |
400 |
|||
|
15(60) |
直接式 |
400 |
|||
|
20(80) |
直接式 |
400 |
2.2基本误差（平衡负载误差极限）
|
电流值 |
功率因素 （COSφ） |
基本误差（%） |
||
|
直接接通仪表 |
经互感器仪表 |
1 |
2 |
|
|
0.05Ib≦I<0.1Ib |
0.02Ib≦I<0.05In |
1 |
±1.5 |
±2.5 |
|
0.1Ib≦I |
0.05In≦I |
1 |
±1.0 |
±2.0 |
|
0.1Ib≦I<0.2Ib |
0.05In≦I<0.1In |
0.5（感性） 0.8（容性） |
±1.5 |
±2.5 |
|
0.2Ib≦I |
0.1In≦I |
0.5（感性） 0.8（容性） |
±1.0 |
±2.0 |
2.3起动
在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib（1）、0.005Ib（2）仪表应能连续计量电量。
2.4潜动
电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
2.5电压范围
正常工作电压：0.9Un-1.1Un 极限工作电压：0.8Un-1.15Un
2.6功耗
电压线路功耗：≦2W和10VA 电流线路功耗：≦4.0VA
3.工作原理
3.1工作原理方框图
电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。
3.2数据处理
电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警、切断状态信号。
4.安装与使用
4.1电能表在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的电能表应请有关部门重新检验后，方可安装使用。
4.2电能表应安装在室内通风干燥的地方，可任意位置安装，但通常采用垂直挂装方式安装，安装高度建议在1.8米左右，安装电能表的底板应固定在坚固耐火，不易振动的墙上。
4.3在有污秽及可能损坏机构的场所，电能表应安装在保护柜内。
4.4安装接线时应按照电能表端钮盖上的接线图或本说明书上的相应接线图进行接线，最好使用铜接头引入，避免因接触不良而引起电能表烧毁。
4.5电能表在雷电较多的地区使用时，应采取避雷措施，以避免因雷击而损坏电能表。
4.6电能表的负载能力在0.05Ib~Imax（直接接入式）或0.02Ib~Imax（经互感器接入式）之间，超过这一负载能力，将会使电能表计量不准或电流线圈发热而烧毁。
4.7经互感器接入式电能表其示数须乘以变比后才是实际电能数。
4.8 表安装好后用设置卡把表设置成本系统的表。一旦设置成功后该表就归该系统使用，其它系统无法识别。
4.9 设置成功后，用户开户卡即可使用（在受权的表上），第一次插卡电量会自动进入表里，再次插卡电量取回。
4.10 取电卡功能，将转存的电量取回读到系统里面。进行最后处理。(待增加)
4.11抄表卡可以将表内的电量抄回，每张卡可以抄248块电表的总用电量。（待增加）
4.12采用一表多卡：用户持有的IC卡要妥善保管，遗失补卡但不补电量，补卡可以取电。
4.13 每次插卡相隔时间为10秒。少与10秒电表不做识别。射频卡要显示成功符号后才能移开，防止电量丢失。
4.14购电准备：用户将卡直接带到计算机管理处进行购电。
4.15购电方式：售电时，将IC卡插入IC卡读写器，同时操作计算机，将用户编号，预购电量，限容方式及限功率等加密写入IC卡。
4.16电卡使用：将购电卡插入卡座内，如是有效购电卡，则电表自动将数据读入表内，稍等后拉闸灯灭即可供电。用完后请再次插卡取回电量妥善保存。
4.17运行显示：电能表运行过程中，显示屏显示 表内剩余电量，总用电量和电表常数等信息。
4.18电表运行前必须先入系统，将电表编号、电表常数等信息录入系统，以备抄表使用。
4.19电表应在完全合闸后再加负荷，直接加负荷会导致继电器使用寿命。
6.功能端子接线

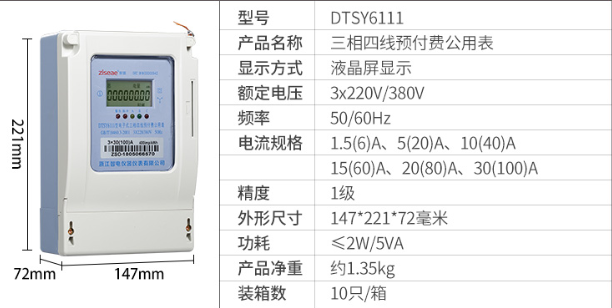

5.外形尺寸
8、显视说明
C-01：初始化卡 C-02：购电卡 C-03：查电卡
C-04：购电卡补卡 C-05：设置卡 C-06：取电卡
C-07：退户卡 C-08：预置卡 C-09：测试卡
C-0B：抄表卡 C-0C：参数修改卡 C-0D：常数卡
C-0E：校表卡 C-15：工厂设置卡 C-16：工厂清零卡
C-19：工厂测试卡 C-1A：客户编号卡
8、1错误代码
Error=01：卡数据错； Error=02：卡数据校验错；
Error=03：系统标识错； Error=04：非本系统卡；
Error=05：卡数据错； Error=06：卡数据校验错；
Error=07：保留； Error=08：用电时插入无效卡；
Error=09：非法卡； Error=0A：电表未设置开户；
Error=0B：卡密码错； Error=0C：保留；
Error=0D：区域错； Error=0E：返写卡出错；
Error=0F：返写卡出错； Error=10：取电时，插入非本用户卡；
Error=11：返写卡出错； Error=14：清零次数已经为0；
Error=55：读卡数据出错； Error=FF：电表未注册
Error=12：设置卡中客户编号错，不允许设置；
Error=13：已设置电表，不允许再次设置
9、运输与贮存
9.1 电能表的运输和拆封不应受到剧烈冲击。
9.2 电能表应保存在原包装箱内，保存地方的环境温度为-30℃～＋65℃，相对湿度不超过85%，且在空气中不应含有足以引起腐蚀的气体，环境温度不应剧烈变化。
8.3电能表应在原包装的条件下，放置在台架上，叠放高度不超过五箱，拆箱后单只包装的电能表叠放高度不超过五只，内包装(塑料袋)拆封后的电能表不宜贮存。
10.保证期限
电能表自出厂日期起18个月内，当用户完全遵守本说明书规定要求，并在制造商铅封仍完整的条件下，若发现电能表不符合产品标准规定的技术要求时，或有电力及计量部门证明时，制造商给予免费修理或更换。
